交分道岔

道岔的介绍:

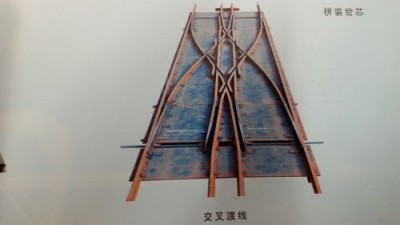

交叉渡线道岔的型号

43-7#、43-8#、43-9#、43-12#各种间距的交叉渡线道岔,50-7#、50-8#、50-9#、50-12#各种间距交叉渡线道岔,60-7#、60-8#、60-9#、60-12#各种间距交叉渡线道岔。50钢轨9号5。3m交叉渡线道岔详细说明

道岔全长L=75378mm,道岔前长a=13839mm,线路交叉中心水平距47700mm,道岔容许通过速度直线≤90Km/h,侧线≤30Km/h,导曲线半径R=180000mm,尖轨长度6450mm(图号专线4142-6),基本轨长度11200mm(图号专线4142-4、5),辙叉长度3588mm(图号专线4143-4),锐角辙叉长度3108mm(图号专线7514-3),钝角辙叉长度4440(图号专线7515-3),护轨长度直线3600mm(图号专线4143-5),侧线3050mm(专线7521-4),锐角护轨3050mm(图号专线7522-3),护轨形式分开式可调护轨。总重55。495T,木岔枕体积35。7立方米。
