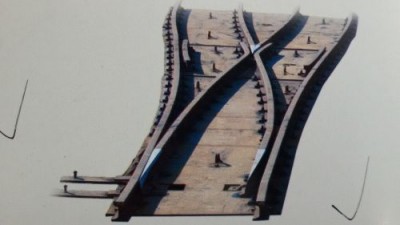

十字交叉道岔

道岔的介绍:

     由于道岔具有数量多、构造复杂、使用寿命短、限制列车速度、行车安全性低、 养护维修投入大等特点, 与曲线、接头并称为轨道的三大薄弱环节。它的基本形式有三种:即线路的连接、交叉、连接与交叉的组合。常用的线路连接有各种类型的单式道岔和复式道岔;交叉有 直交叉和菱形交叉;连接与交叉的组合有交分道岔和交叉渡线等。

道岔是个大家族,***常见的是普通单开道岔。它由转辙器、连接部分、辙叉及护轨三个单元组成。转辙器包括基本轨、尖轨和转辙机械。当机车车辆要从A股道转入B股道时,操纵转辙机械使尖轨移动位置,尖轨1密贴基本轨1,尖轨2脱离基本轨2,这样就开通了B股道,关闭了A股道,机车车辆进入连接部分沿着导曲线轨过渡到辙叉和护轨单元。这个单元包括固定辙叉心、翼轨及护轨,作用是保护车轮安全通过两股轨线的交叉之处。

大家可能已经发现,车轮在通过辙叉时,从两根翼轨的***窄处到辙叉心的*********之间有一段空隙,这就是道岔的有害空间。车轮通过此处时,有可能因走错辙叉槽而引起脱轨。设置护轨的目的也就在此,它要强制引导车轮的运行方向。尽管如此,这个有害空间存在限制了列车通过道岔的速度,对开行高速列车十分不利。
